服務(wù)支持Service
To first-class products
Quality service to meet customer needs
國(guó)內(nèi)市場(chǎng)部
0510-83205379
24小時(shí)服務(wù)
國(guó)際貿(mào)易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區(qū)梁通路19號(hào)免費(fèi)咨詢熱線:
400-0833-980
進(jìn)入直讀光譜分析儀內(nèi)部看分析過程
發(fā)布時(shí)間：2020-06-22 09:46:22 點(diǎn)擊：5669
我們之前經(jīng)常說的是直讀光譜分析儀的常規(guī)分析原理
光電直讀光譜分析時(shí)
在氬氣氛中激發(fā)和在空氣中激發(fā)不同
，激發(fā)時(shí)生成激發(fā)斑點(diǎn)不同，產(chǎn)生兩種不同的放電即凝聚放電和擴(kuò)散放電。形式不同，分析準(zhǔn)確度不同。

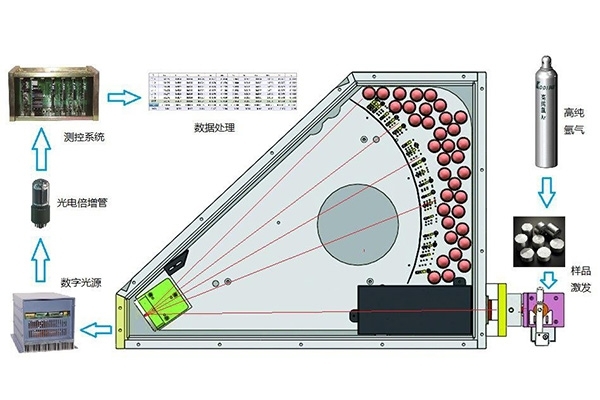

直讀光譜儀激發(fā)過程圖解
這兩種放電在間隙中釋放出的能量相同、凝聚放電形式的樣品蒸發(fā)較烈
，放電集中在樣品的較小面積上，而擴(kuò)散放電形式樣品的蒸發(fā)不烈。凝聚放電在陰極處的放電電流密度大。以上兩種放電所得分析結(jié)果差別很大。氬氣的純度和流量
、光源的參數(shù)，鋼中一些元素的含量高低都是產(chǎn)生不同放電形式的原因。樣品表面有氣孔、夾雜、油污、殘余水份都會(huì)引起擴(kuò)散放電。氬氣純度不夠或未經(jīng)氬氣凈化處理引起的擴(kuò)散放電。澆鑄狀態(tài)的鋼樣比鍛軋狀態(tài)的鋼樣更易引起擴(kuò)散放電。樣品中如含有易氧化的元素如硅、鋁、碳、鉻等含量高時(shí)生成穩(wěn)定化合物，往往導(dǎo)致擴(kuò)散放電。引起擴(kuò)散放電的原因是由于含有一定數(shù)量的氧。光電直讀光譜分析
，用的是低壓火花，放電是單向的。由于單向，上下電極有極性，采用樣品接負(fù)物質(zhì)的侵蝕取訣于放電電流密度和放電時(shí)間的長(zhǎng)短
。在單向放電下，陰極上的電侵蝕要比陽極上快許多倍。我們利用這電侵蝕現(xiàn)象使分析樣品有較大的蒸發(fā)速度進(jìn)入分析間隙。而使輔助電極在激發(fā)過程中很少消耗，這種單向電侵蝕的產(chǎn)生主要是在脈沖放電作用下，離子轟擊樣品所致。上一篇：直讀光譜儀分析樣品是怎么樣的 下一篇：光譜分析儀器的工作原理
