直讀光譜儀檢測鑄件樣品，需要確保鑄件樣品的白口化，這是有利于鑄件樣品檢測的準確性 的，但是很多鑄件，例如灰口鑄鐵，其中石墨晶體單質(zhì)形式存在比例較大，而且其狀態(tài)為游離態(tài)，也就是說碳在鑄鐵組織中分布是不均勻的。那應該怎么樣對其進行白口化處理？

       直讀光譜儀的檢測需要樣品進行白口化處理，以保證分析樣品各元素組分比較均勻?；铱阼T鐵經(jīng)過白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無石墨碳，分布較均勻，無偏析現(xiàn)象，符合光電直讀光譜法對樣品的要求。

       切割（切割機、中頻爐）

       使用切割機將準備要分析的鑄鐵材料切割成小塊，這樣等會可以方便放入中頻爐坩堝中進行下一步熔融過程。切割時應注意剔除毛邊、油污等雜質(zhì)部分。

       由于白口化鑄鐵是熔融鑄鐵快速冷卻下的產(chǎn)物，所以要保證較高的熔融溫度。熔融溫度越高，其溫度落差才越大，鑄鐵在高溫下以石墨為核心的夾雜物才會越少。而鑄鐵在中頻感應熔煉電爐中低溫澆鑄溫度為1250℃，高溫出鐵水溫度為1450℃，因此澆鑄溫度應該在1450℃左右。

       澆鑄（模具）

       等到鐵水達到穩(wěn)定的亮白色狀態(tài)后，進行澆鑄。

       要保證澆注物快速冷卻，可以將澆注試樣放到水中快速冷卻。為了白口化更徹底，還應該注意試樣的厚度不能太厚，模具可采用散熱效果較好的銅模澆注。

       打磨樣品（磨樣機）

       接下來將樣品放在磨樣機上進行磨樣操作。當磨制樣品時，需要注意分析面在磨樣機上磨出金屬光澤，分析面面出現(xiàn)圓弧線的粗條紋，注意，千萬不要做成鏡面，有些操作員不適用磨樣機，使用機床對樣品進行切屑加工，做成鏡面，這樣是對檢測有影響的。磨樣過后，在檢測時，電流有著陸點（尖端放電的原理），有利于樣品被激發(fā)。

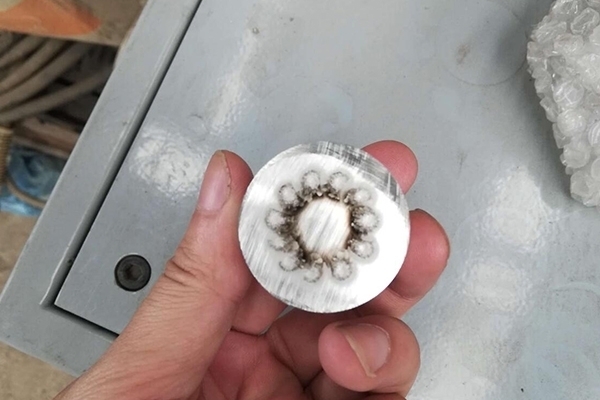

樣品磨樣

       校準（類型標準化）

       在做完上述步驟后，就是做類型校準，這個步驟主要用于校正分析樣品和標準標樣之間，由于組織結構不一致引起的分析結果的偏差。
